為佛山外企進口攪拌機的攪拌軸斷裂成功提供技改方案
 |
【案例名稱】為佛山外企進口攪拌機的攪拌軸斷裂成功提供技改方案 【應用產品】配置AB1.1型液體攪拌機和AB0.55型液體攪拌機
|
【案例說明】
簽單時間： 2012.3
客戶簡介：佛山某外企是個精細化工企業，產品線上反應釜上的攪拌機全部是按照老外的設計和要求，從國外進口的某知名品牌的不銹鋼液體攪拌機，運行一段時間以后，攪拌軸出現斷裂的問題。
案例說明：
佛山某外企是個精細化工企業，產品線上反應釜上的液體攪拌機全部是按照老外的設計和要求，從國外進口的某知名品牌的不銹鋼液體攪拌機，運行一段時間以后，攪拌軸出現斷裂的問題，于是通過該公司在佛山的泵閥供應商謀求技術改造，這個泵閥供應商的老板李經理在攪拌機行業展開海選，其中也有我們常州中實三水公司。
被海選的諸家公司各自都提供了自己的技術改造方案，我公司的方案有幸勝出。
技改項目簡介
1、客戶原有的進口設備之所以斷裂的原因分析：
攪拌軸和減速機直接連接，攪拌軸長度1500mm，攪拌軸外徑40mm，槳葉外徑500mm和550mm，2層槳葉，槳葉軸材質為316L不銹鋼，轉速100rpm，這種非常細長的攪拌軸容易因為動平衡性能的不夠導致攪拌軸和減速機連接處出現問題，先是彎曲然后慢慢地就會出現斷裂。
2、技術改造方案：
（1）AB1.1型液體攪拌機：
電機功率1.1kw，攪拌軸長度1500mm，攪拌軸外徑50mm，槳葉外徑550mm，2層槳葉，槳葉軸材質為316L不銹鋼，轉速95rpm，采用我公司的特色槳葉——軸流式節能型螺旋槳。
（2）AB0.55型液體攪拌機：
電機功率0.55kw，攪拌軸長度1500mm，攪拌軸外徑50mm，槳葉外徑500mm，2層槳葉，槳葉軸材質為316L不銹鋼，轉速90rpm，采用我公司的特色槳葉——軸流式節能型螺旋槳。

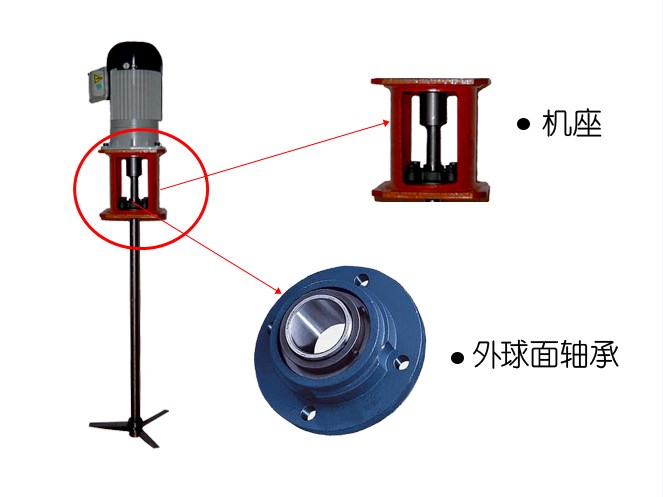

以上2款攪拌機方案的關鍵之處，就是在減速機下面設置了一個外球面軸承的機座，機座高度400mm，攪拌軸先是被機座的外球面軸承支撐住，頂端與減速機的輸出軸連接，這種結構方式有效地解決了攪拌軸的晃動問題，加上軸徑為50mm，軸本身的剛性得到了大大加強（如：下圖）。
3、技改后的效果：攪拌機運行穩定性非常出色，攪拌工藝效果達到預期的效果，攪拌功率消耗降低了50%。
4、項目小結：
（1）在攪拌機的使用當中，不能輕視技術參數的選配，攪拌流量和功率消耗應該依靠科學的計算得到落實，不能靠估計。
（2）攪拌軸的長度必須高度重視，當攪拌軸的長度尺寸比較大時（對于一個外徑40mm以下，一般超過1000mm，可以認為比較大），轉速100rpm的，應該優先采用AB型的液體攪拌機（就是帶有機座的機型），而不是AA型的液體攪拌機（不帶有機座的機型）。
（3）不要以為進口設備就是質量一定好，雖然老外的產品普遍品質不錯，但也會出現失誤或者意外的。
